Gráficos de viñetas
Los gráficos de viñetas son perfectos para comparar mediciones frente a referencias e indicadores cuantitativos, como ingresos actuales con ingresos de destino.
Crear un gráfico de viñetas
Mida los ingresos actuales frente a los ingresos de destino y compárelos con los ingresos del último trimestre con un gráfico de viñetas.
Obtuvo un conjunto de datos con información de oportunidad. Desde ese conjunto de datos, puede medir los ingresos actuales encontrando la suma del campo de importe. Con un gráfico de viñetas, puede a continuación medir los ingresos actuales frente a valores cualitativos, como ingresos de destino.

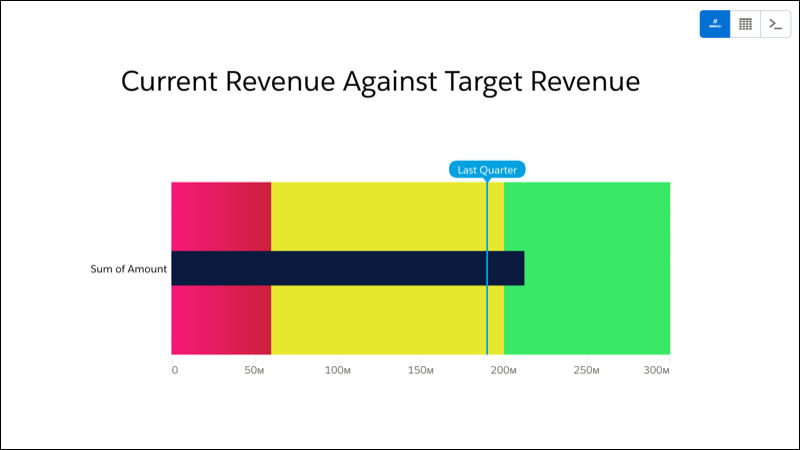

La barra de fondo representa los ingresos de destino, divididos en tres secciones que representan el desempeño cualitativo: rojo para mal, amarillo para bien y verde para excelente. La barra de color negro (también conocida como una viñeta) muestra los ingresos actuales. La línea de referencia de color azul marca los ingresos del último trimestre.
-
En la lente, haga clic en
y luego seleccione el tipo de gráfico Viñetas.
- En el campo Valor, agregue la medición que desea analizar, como suma de importe.
-
Para personalizar el gráfico de viñetas, haga clic en
y defina las propiedades del gráfico en el panel Formato.
En este ejemplo de ingresos actuales por ingresos de destino, establezca un ingreso de destino, colores de banda y una línea de referencia.
En primer lugar, establezca ingresos de destino. Amplíe Valores de intervalo y establezca Máximo como sus ingresos de destino. Por ejemplo, 300.000.000,00 $.
Agrandemos la barra y la viñeta un poco más. Amplíe Viñeta y establezca Peso de intervalo como 200 y Peso de barra como 40.
Para agregar ingresos del último trimestre, haga clic en + Línea de referencia, establezca el valor como ingresos del último trimestre (por ejemplo, 190.000.000,00 $), y establezca Etiqueta como Último trimestre.
Establezca contenedores en Formato condicional para crear colores de banda en la barra de fondo para crear bandas que representan un desempeño cualitativo: rojo para mal, amarillo para bien y verde para excelente. La barra de color negro (también conocida como una viñeta) muestra los ingresos actuales.
El gráfico de viñetas facilita la tarea de ver ingresos actuales frente a ingresos de destino.
