Sankey-Diagramme

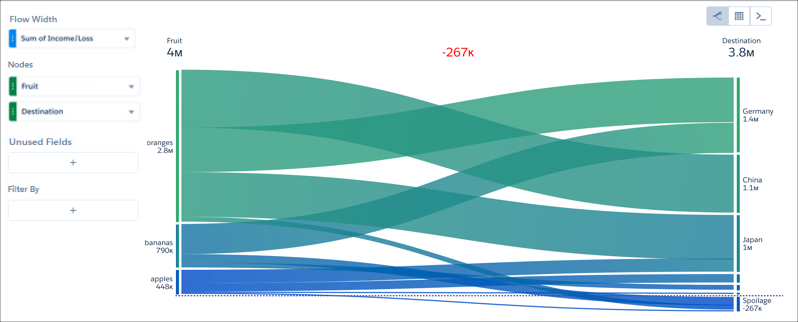

Mit einem Sankey-Diagramm können Sie die Verteilung einer Messung von einer Gruppierung zu einer anderen Gruppierung visualisieren.

Das Sankey-Diagramm führt Berechnungen basierend auf dem absoluten Wert jeder Maßeinheit aus. Angenommen, Sie verfügen über folgende Daten:

Basierend auf den Daten in der Tabelle entspricht der Gesamtbetrag für neue Geschäfte 300 (200 + 200 + –100) und der Gesamtbetrag für zusätzliche Geschäfte 75 (–50 + 50 + 75). Wenn Sie diese Daten in einem Sankey-Diagramm veranschaulichen, bemerken Sie unterschiedliche Ergebnisse: Der Betrag für neue Geschäfte entspricht 500 und der Betrag für zusätzliche Geschäfte 175. Diese Werte (3) wirken sich auch auf den Gesamtbetrag (1) und den Unterschied zwischen den beiden Gruppierungen (2) aus.

Beachten Sie beim Verwenden von Sankey-Diagrammen folgende Überlegungen:

• Sankey-Diagramme unterstützen keinen Bildlauf und werden nicht gerendert, wenn nicht genug Platz vorhanden ist. Berücksichtigen Sie bei Situationen mit hoher Kardinalität alternative Visualisierungen.
• Wenn Sie Dashboard-Widgets anhand einer Gruppierung in einem Sankey-Diagramm in Bereiche aufteilen und filtern möchten, legen Sie den Auswahltyp des Diagramms auf der Registerkarte "Abfrageeigenschaften" auf Mehrfachauswahl fest.
