Древовидная диаграмма
Древовидная диаграмма используется для визуализации количественных значений. Она состоит из прямоугольников, цвет которых определяется взаимосвязями; размер прямоугольников-«листьев» определяется количественными значениями, которые они представляют.
Создание древовидной диаграммы
Древовидные диаграммы особенно полезны для визуализации группировок, которые сложно систематизировать посредством других типов диаграмм.
Например, этот тип диаграмм может быть использован для отображения числа возможностей по штатам или областям в каждой стране для выявления лучших рынков.
-
В представлении Lens нажмите
, а потом выберите тип диаграммы «Дерево».
- В поле «Размер сегмента» добавьте меру, например, «Общая стоимость возможностей».
-
В поле «Сегменты» добавьте один или несколько параметров измерения для анализа меры. Например, можно выбрать «Страна для счета» и «Область/штат для счета».

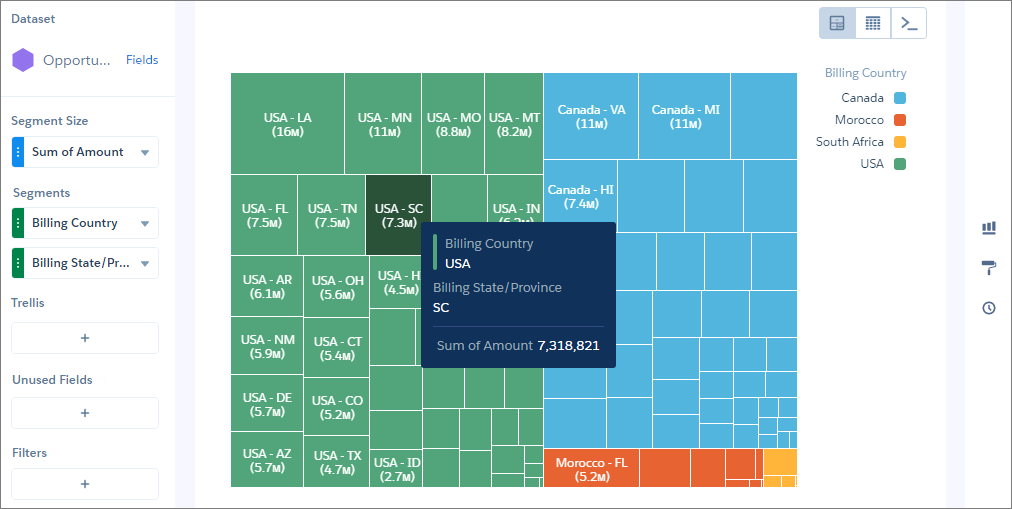

В древовидных диаграммах каждый цвет соответствует определенной стране в соответствии с условными обозначениями. Прямоугольники обозначают штат или область в стране. Штаты и области с максимальными показателями выделяются среди остальных. С помощью подсказок можно просматривать сведения для любого прямоугольника, представляющего область.
-
Чтобы изменить отображение диаграммы, нажмите
и настройте свойства диаграммы на панели форматирования.
