Eksempel: Hvordan trinbetingelser påvirker en eksempelvisning

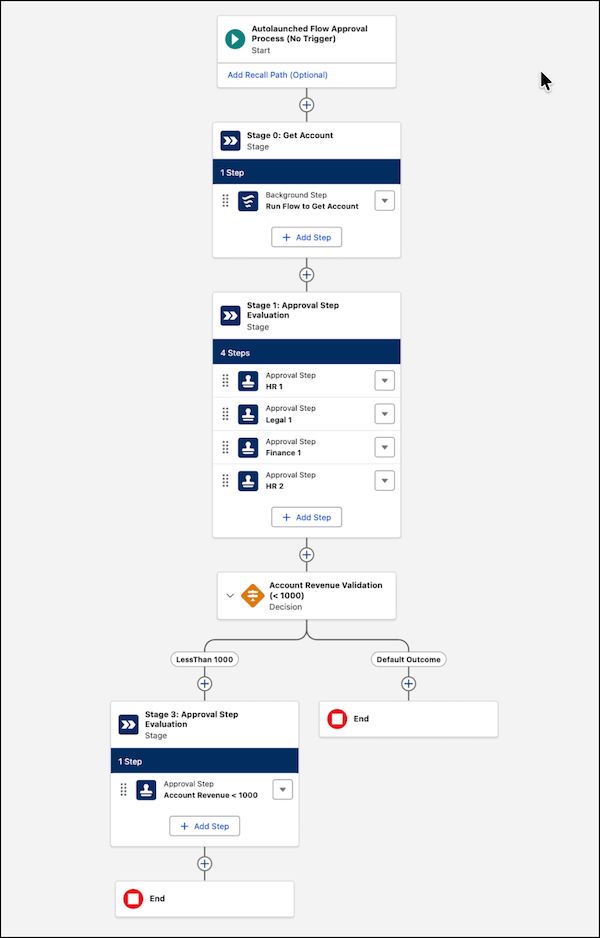

Dette eksempel bruger et forløb af typen Automatisk startet forløbsgodkendelsesproces (ingen udløser) med disse faser.

• Fase 0: Kører et baggrundstrin for at hente kontoregistreringen.
• Fase 1: Indeholder fire godkendelsestrin på tværs af HR-, Juridiske og Økonomiske kæder.
• Beslutningselement: Evaluerer kontoomsætningen, når fase 1 er fuldført.
• Fase 3: Indeholder et godkendelsestrin, der udløses, når kontoomsætningen er mindre end 1.000.

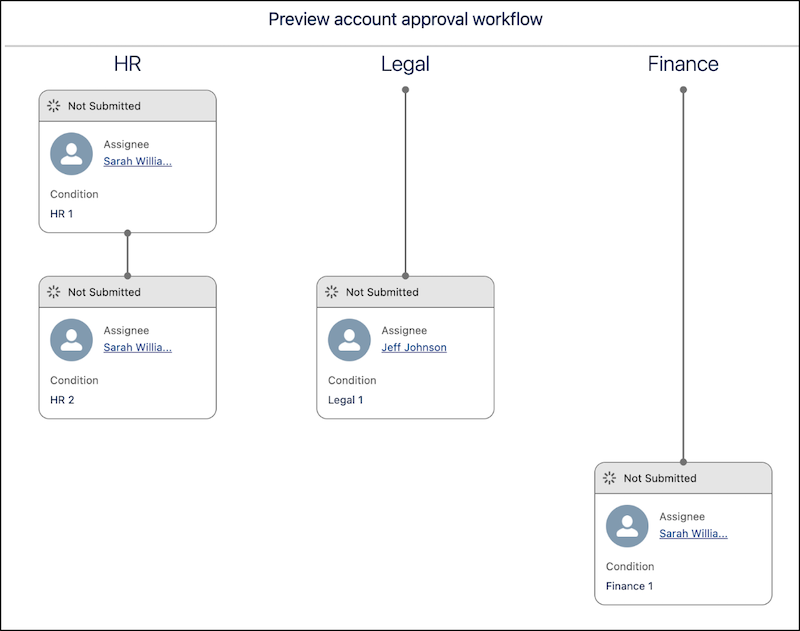

Scenarie et: Kontoomsætning er 1000 eller større

Hvis kontoens omsætning opfylder eller overstiger 1.000, slutter forløbet efter fase 1. Eksempelvisningsvinduet viser de fire trin i fase 1 på tværs af HR-, juridiske og finansielle kæder baseret på deres indtastningsbetingelse og sekvensrækkefølge.

• HR 1: Starter, når fasen starter og vises på niveau et i HR-kæden.
• HR 2: Starter, når HR 1 er fuldført og vises på niveau to af HR-kæden.
• Juridisk 1: Starter, når HR 1 er fuldført og vises på niveau to i juridisk kæde.
• Økonomi 1: Starter, når Juridisk 1 er fuldført og vises på niveau tre i finanskæden.

HR 2 og Juridisk 1 er på samme niveau, da de begge afhænger af HR 1.

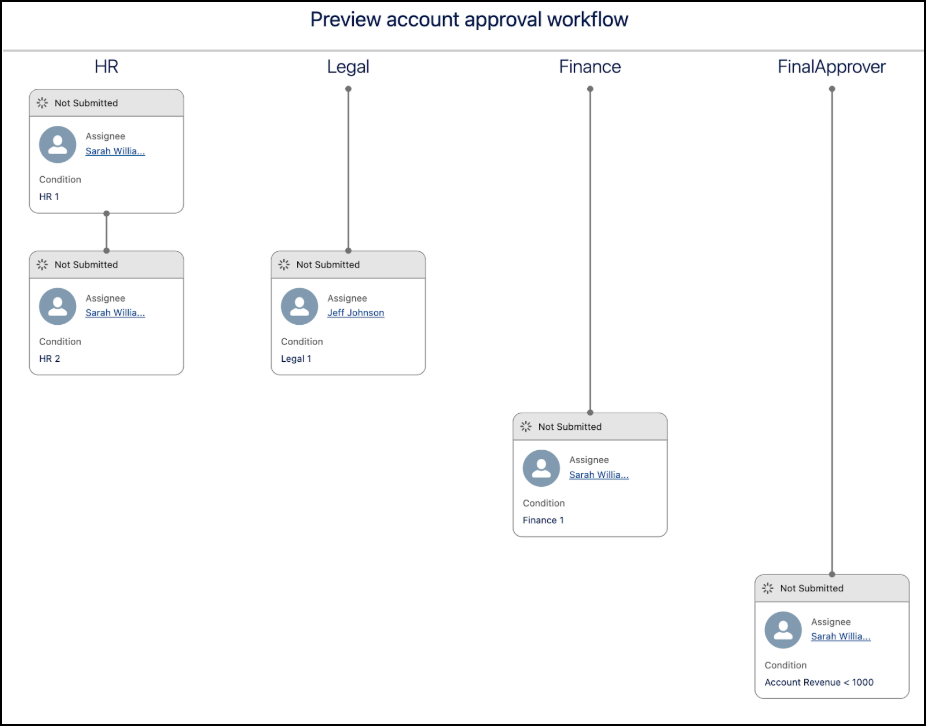

Scenarie to: Kontoomsætning er mindre end 1000

Hvis kontoens omsætning er mindre end 1.000, flyttes forløbet til fase 3. Eksempelvisningsvinduet viser de samme trin som Scenarie et og et andet godkendelsestrin, der hører til fase 3.
