Ejemplo: Cómo afectan las condiciones de paso a una vista previa

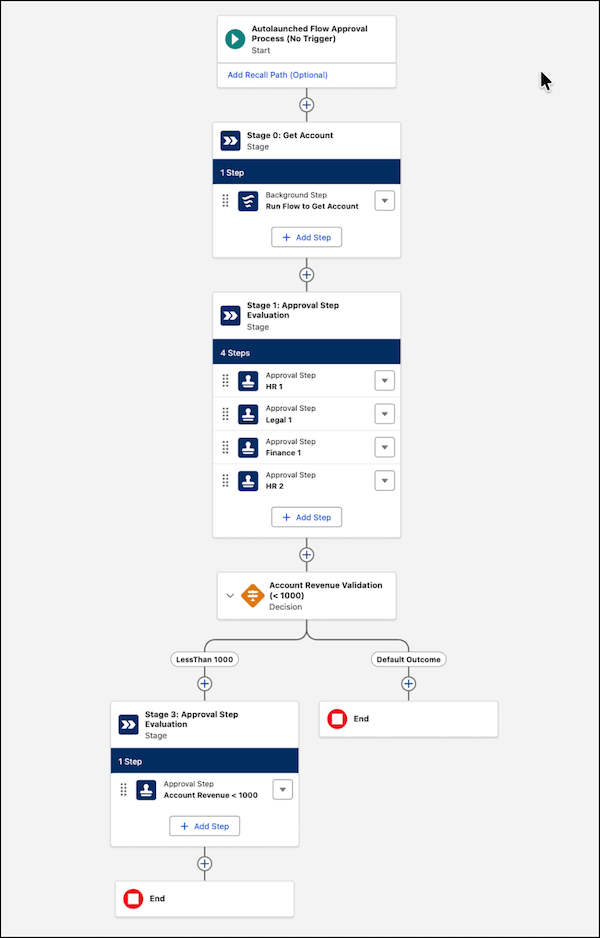

Este ejemplo utiliza un flujo del tipo Proceso de aprobación de flujo iniciado automáticamente (Sin desencadenador) con estas etapas.

• Etapa 0: Ejecuta un paso en segundo plano para obtener el registro de cuenta.
• Etapa 1: Contiene cuatro pasos de aprobación entre cadenas de RRHH, Legal y Finanzas.
• Elemento Decisión: Evalúa los ingresos de la cuenta tras completar la etapa 1.
• Etapa 3: Contiene un paso de aprobación que se desencadena cuando los ingresos de la cuenta son inferiores a 1000.

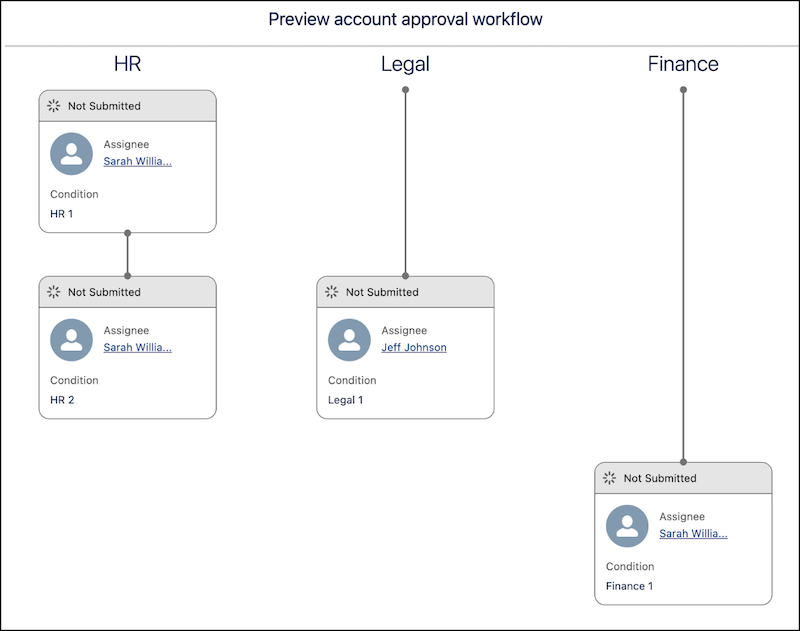

Escenario uno: Ingresos de cuenta de 1000 o superiores

Si los ingresos de la cuenta alcanzan o superan 1000, el flujo finaliza después de la etapa 1. La ventana de vista previa muestra los cuatro pasos en la etapa 1 en las cadenas de RRHH, Legal y Finanzas basándose en su condición de entrada y orden de secuencia.

• RRHH 1: Comienza cuando se inicia la etapa y aparece en el nivel uno de la cadena de RRHH.
• RRHH 2: Comienza cuando se completa RRHH 1 y aparece en el nivel dos de la cadena de RRHH.
• Legal 1: Comienza cuando se completa RRHH 1 y aparece en el nivel dos de la cadena Legal.
• Finanzas 1: Comienza cuando se completa Legal 1 y aparece en el nivel tres de la cadena Finanzas.

RRHH 2 y Legal 1 están al mismo nivel porque ambos dependen de RRHH 1.

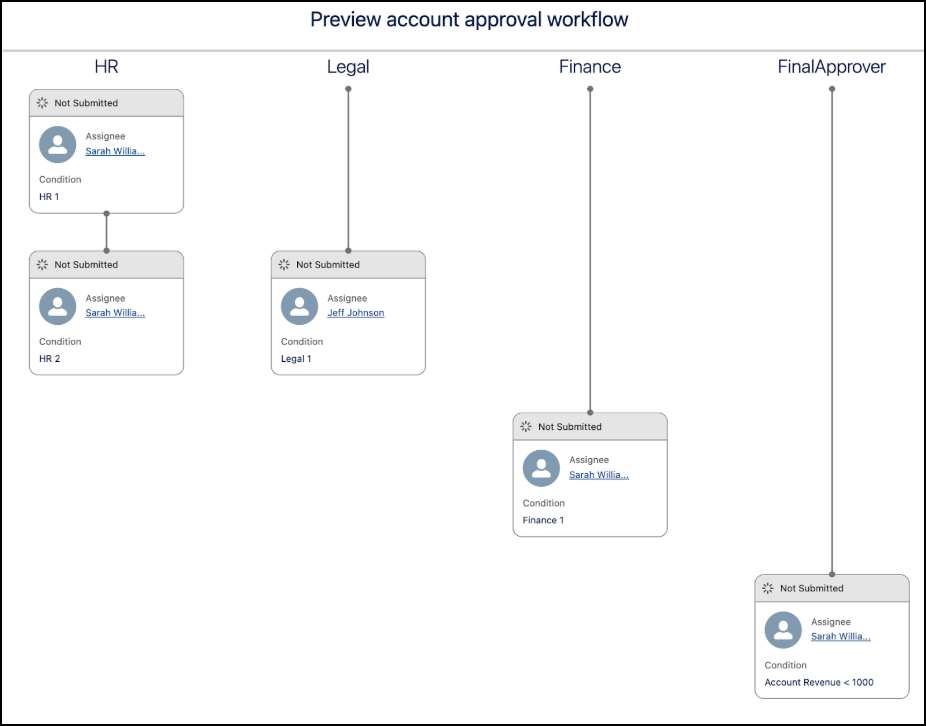

Escenario dos: Ingresos de cuenta inferiores a 1000

Si los ingresos de la cuenta son inferiores a 1000, el flujo pasa a la etapa 3. La ventana de vista previa muestra los mismos pasos que Escenario uno y otro paso de aprobación perteneciente a la etapa 3.
