Voorbeeld: Hoe stapvoorwaarden een voorbeeld beïnvloeden

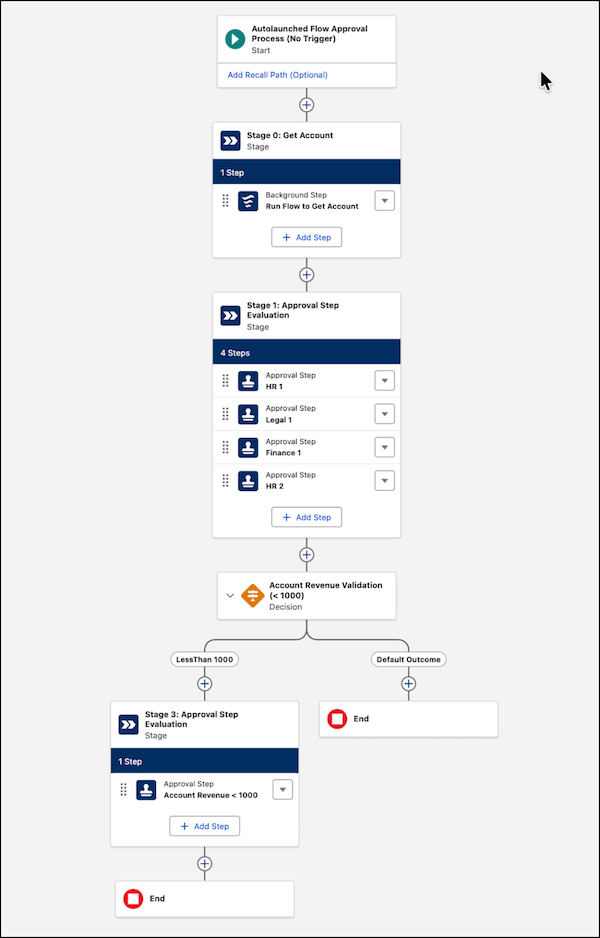

Dit voorbeeld gebruikt een stroom van het type Automatisch gestart goedkeuringsproces van stroom (geen trigger) met deze fasen.

• Fase 0: Voert een achtergrondstap uit om de accountrecord op te halen.
• Fase 1: Bevat vier goedkeuringsstappen voor HR, Legal en Finance.
• Element Beslissing: Evalueert de accountomzet nadat fase 1 is voltooid.
• Fase 3: Bevat één goedkeuringsstap die wordt geactiveerd wanneer de accountomzet lager is dan 1000.

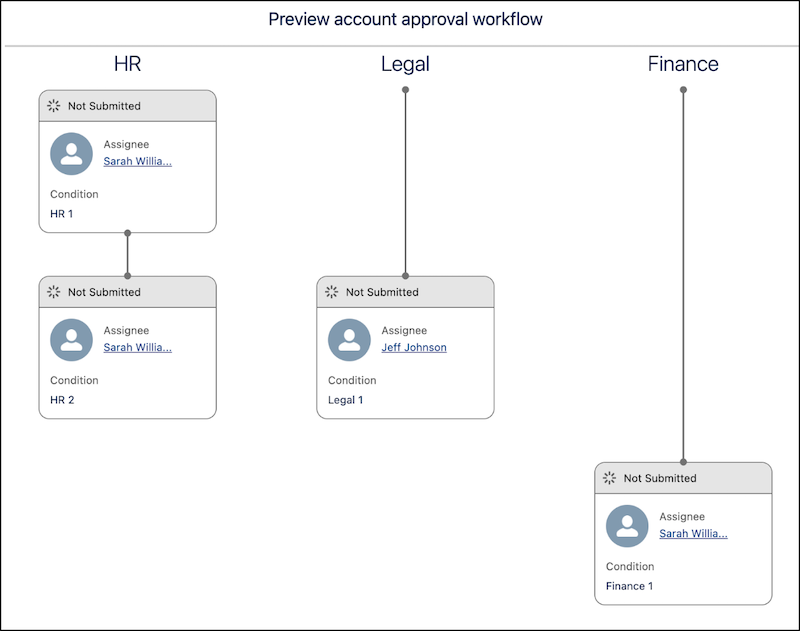

Scenario één: Accountomzet is 1000 of hoger

Als de omzet van de account voldoet aan of hoger is dan 1000, eindigt de stroom na fase 1. Het voorbeeldvenster toont de vier stappen in fase 1 binnen de HR-, juridische en financiële ketens op basis van hun invoervoorwaarde en volgorde.

• HR 1: Begint wanneer de fase begint en wordt weergegeven op niveau één van de HR-keten.
• HR 2: Begint wanneer HR 1 is voltooid en wordt weergegeven op niveau twee van de HR-keten.
• Juridisch 1: Begint wanneer HR 1 is voltooid en wordt weergegeven op niveau twee van de juridische keten.
• Financiën 1: Begint wanneer Juridisch 1 is voltooid en wordt weergegeven op niveau drie van de Financiële keten.

HR 2 en Legal 1 zijn op hetzelfde niveau omdat ze beide afhankelijk zijn van HR 1.

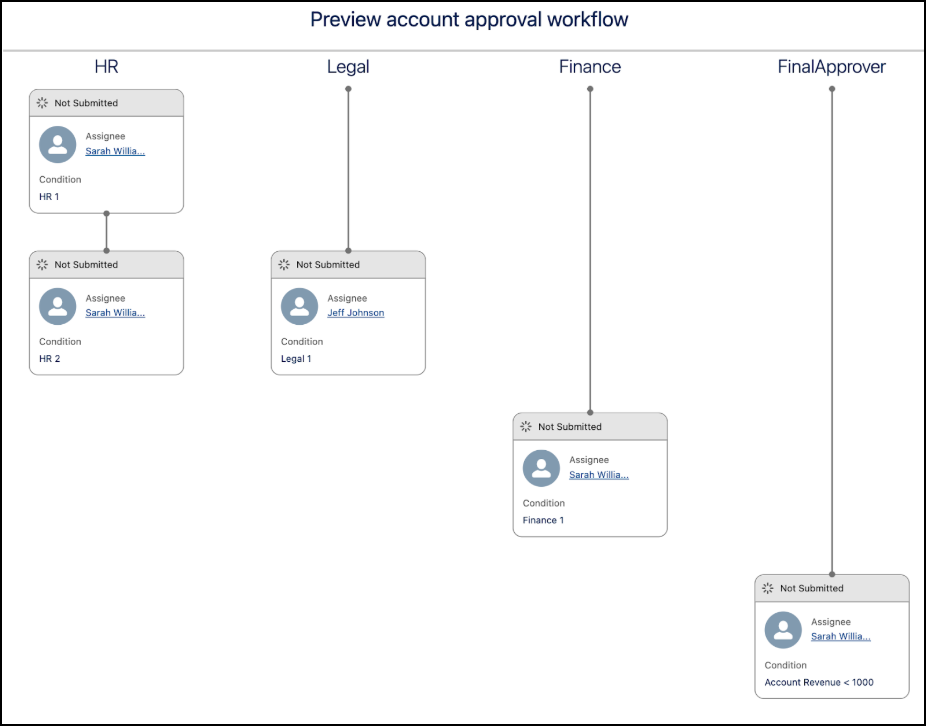

Scenario twee: Accountomzet is kleiner dan 1000

Als de omzet van de account kleiner is dan 1000, gaat de stroom naar fase 3. Het voorbeeldvenster toont dezelfde stappen als Scenario één en een andere goedkeuringsstap die tot fase 3 behoort.
