Eksempel: Slik påvirker trinnbetingelser en forhåndsvisning

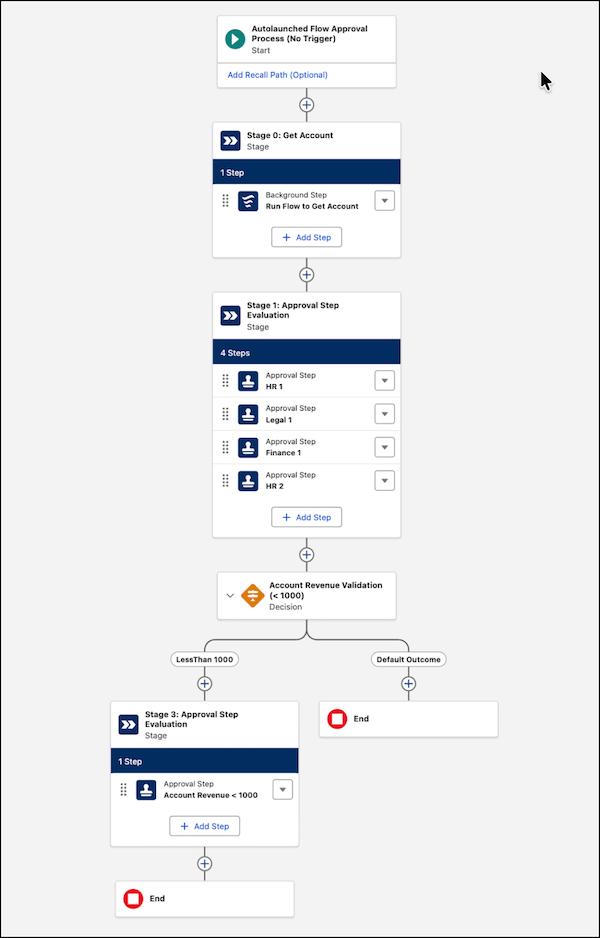

Dette eksemplet bruker en flyt av typen Godkjenningsprosess for automatisk startet flyt (ingen utløser) med disse fasene.

• Fase 0: Kjører et bakgrunnstrinn for å hente kontoposten.
• Fase 1: Inneholder fire godkjenningstrinn på tvers av HR-, Juridisk- og Finans-kjeder.
• Beslutning-element: Evaluerer kontosomsetningen etter at fase 1 er fullført.
• Fase 3: Inneholder ett godkjenningstrinn som utløses når kontoomsetningen er mindre enn 1000.

Scenario 1: Kontoomsetning er 1000 eller større

Hvis kontoens omsetning når eller overskrider 1000, avsluttes flyten etter fase 1. Forhåndsvisningsvinduet viser de fire trinnene i fase 1 på tvers av HR-, Juridisk- og Finans-kjeder basert på inngangsbetingelsene og rekkefølgen.

• HR 1: Starter når fasen starter og vises på nivå én i HR-kjeden.
• HR 2: Starter når HR 1 er fullført og vises på nivå to i HR-kjeden.
• Juridisk 1: Starter når HR 1 er fullført og vises på nivå to i Juridisk-kjeden.
• Finans 1: Starter når Juridisk 1 er fullført og vises på nivå tre i finanskjeden.

HR 2 og Legal 1 er på samme nivå fordi begge avhenger av HR 1.

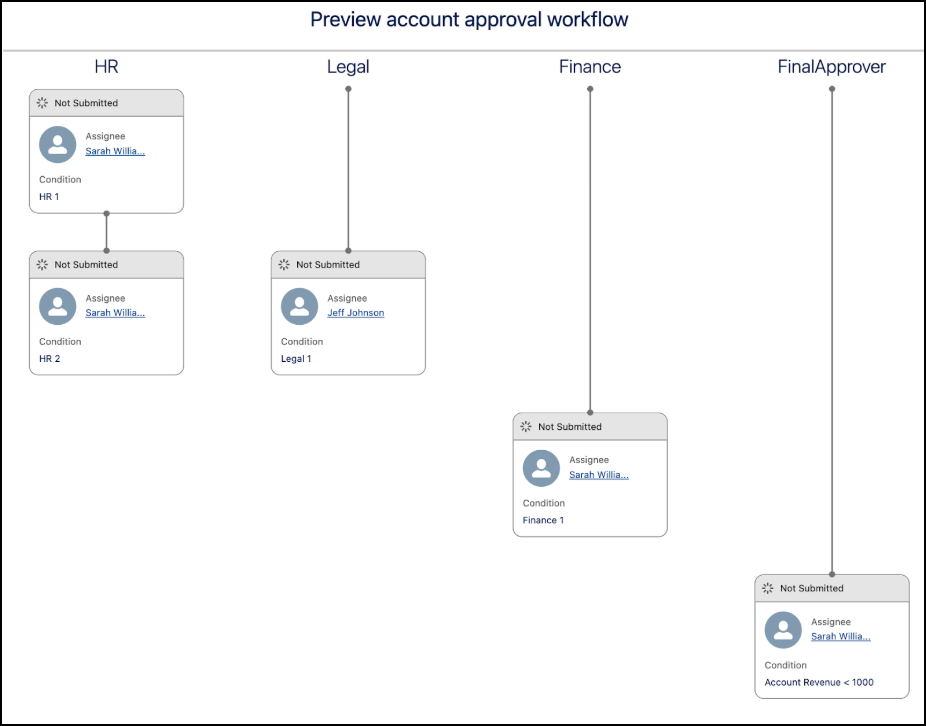

Scenario 2: Kontoomsetning er mindre enn 1000

Hvis kontoens omsetning er mindre enn 1000, flyter flyten til fase 3. Forhåndsvisningsvinduet viser de samme trinnene som Scenario 1 og et annet godkjenningstrinn som tilhører fase 3.
