Пример: Как условия этапа влияют на предварительный просмотр

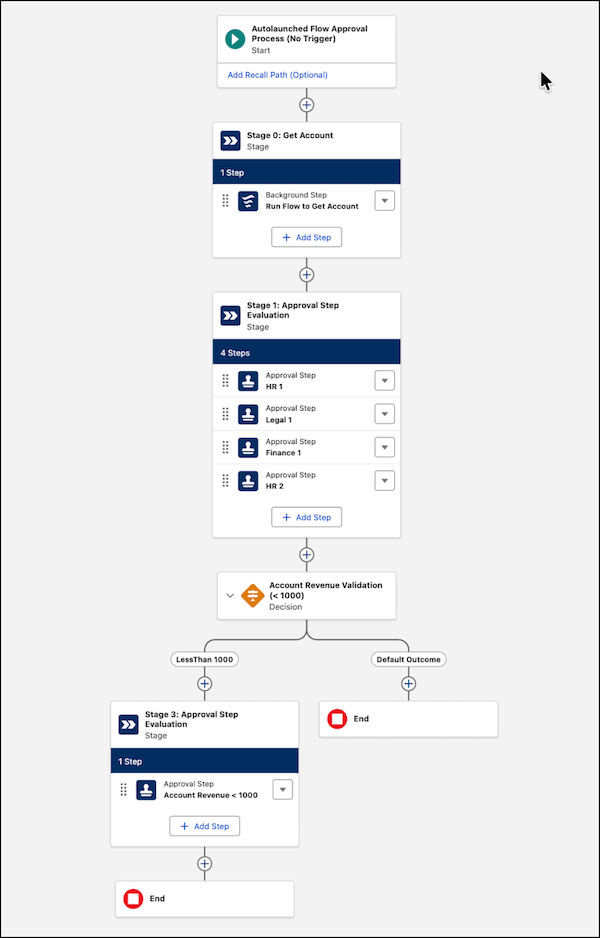

Данный пример использует поток типа «Автоматически запущенный процесс утверждения потока (без триггера)» со следующими этапами.

• Этап 0: Выполняет фоновый этап для получения записи организации.
• Этап 1: Содержит четыре этапа утверждения в цепочках кадров, юристов и финансов.
• Элемент решения: Оценивает доход организации после завершения этапа 1.
• Этап 3: Содержит один этап утверждения, запускаемый, когда доход организации меньше 1000.

Сценарий первый: Доход организации составляет 1000 или больше

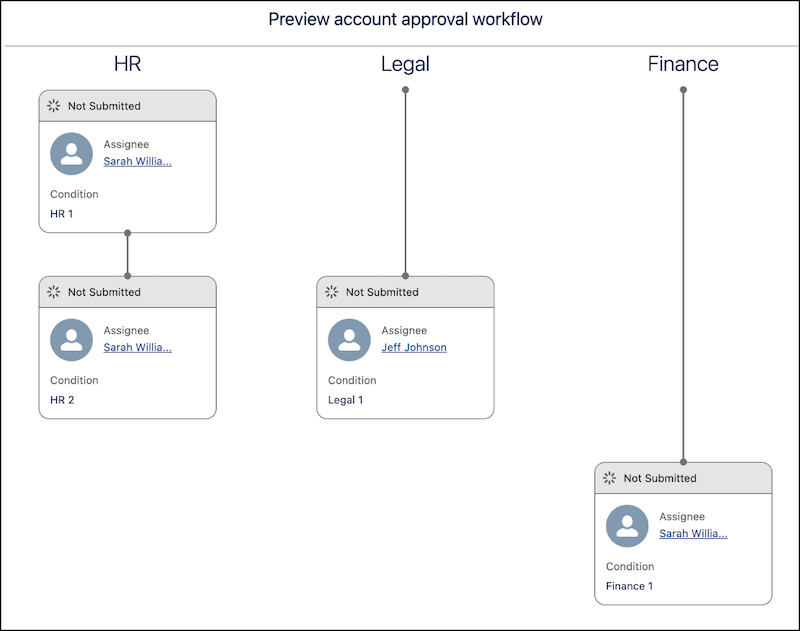

Если доход организации соответствует или превышает 1000, поток завершается после этапа 1. Окно предварительного просмотра отображает четыре этапа на этапе 1 в цепочках кадров, юристов и финансов, в зависимости от условия входа и порядка последовательности.

• HR 1: Начинается, когда этап начинается и отображается на первом уровне цепочки HR.
• HR 2: Начинается после завершения HR 1 и отображается на втором уровне цепочки HR.
• Legal 1: Начинается после завершения HR 1 и отображения на втором уровне цепочки Legal.
• Финансы 1: Начинается после завершения юридического 1 и отображения на третьем уровне финансовой цепочки.

HR 2 и Legal 1 находятся на одном уровне, поскольку оба они зависят от HR 1.

Второй сценарий: Доход организации меньше 1000

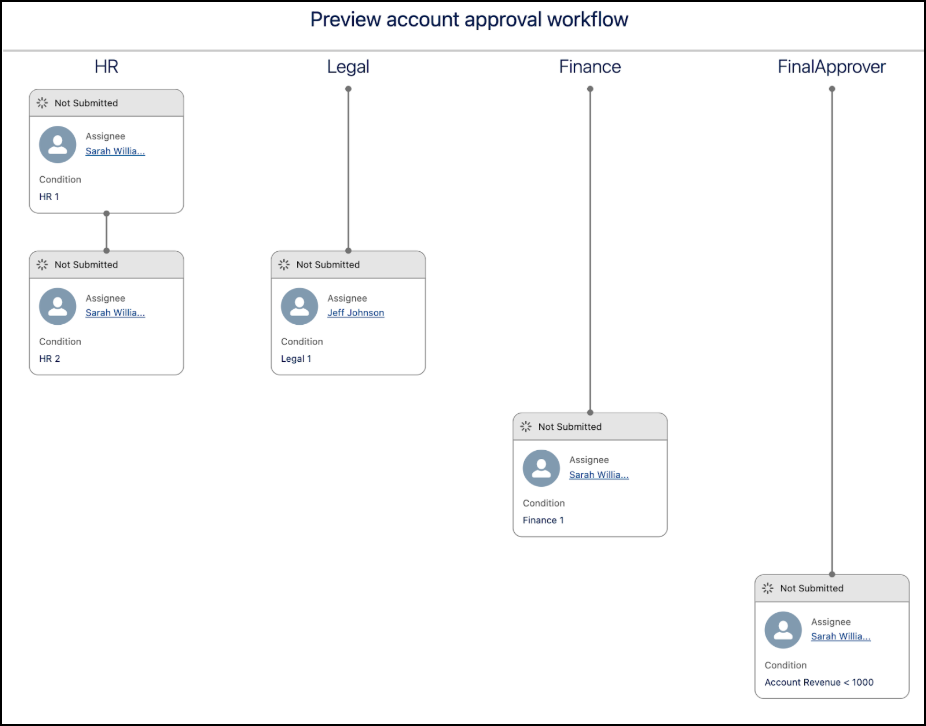

Если доход организации меньше 1000, поток переходит на этап 3. Окно предварительного просмотра отображает те же этапы, что и сценарий один и еще один этап утверждения, относящийся к этапу 3.
