Exempel: Hur stegvillkor påverkar en förhandsvisning

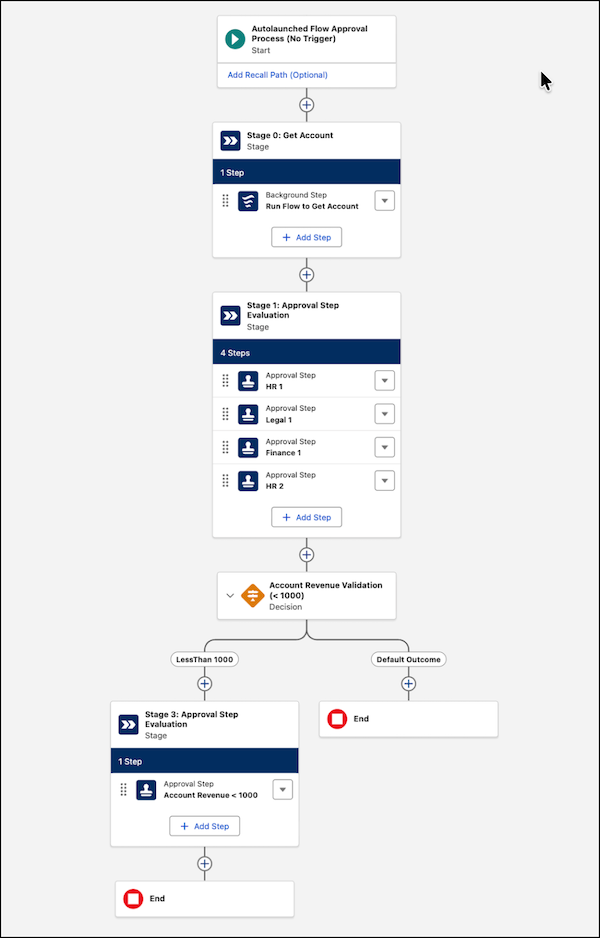

Detta exempel använder ett flöde av typen Autostartad flödesgodkännandeprocess (ingen utlösare) med dessa faser.

• Fas 0: Kör ett bakgrundssteg för att hämta kontoposten.
• Fas 1: Innehåller fyra godkännandesteg i HR-, Legal- och Finance-kedjor.
• Beslutselement: Utvärderar kontointäkterna efter att fas 1 har slutförts.
• Fas 3: Innehåller ett godkännandesteg som utlöses när kontointäkterna är mindre än 1000.

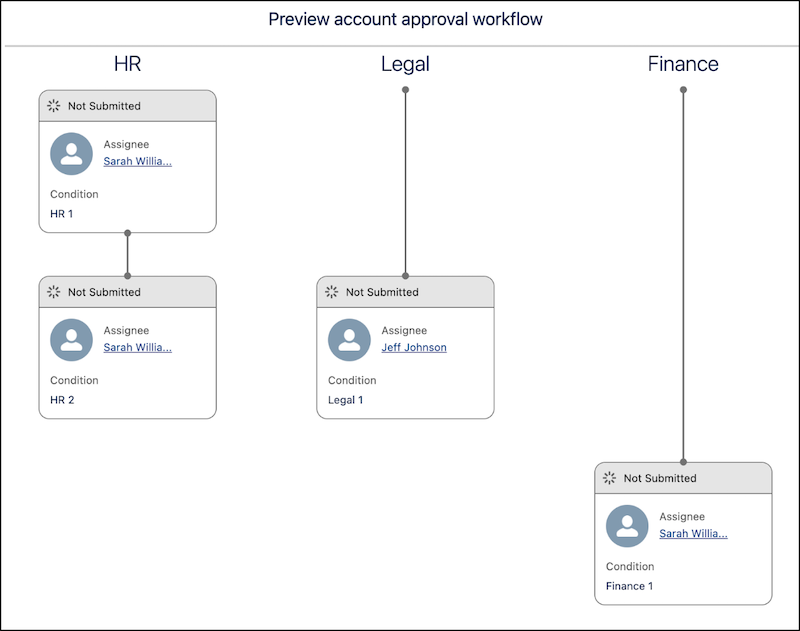

Scenario ett: Kontointäkterna är 1000 eller större

Om kontots intäkter uppfyller eller överstiger 1000 avslutas flödet efter fas 1. Förhandsvisningen visar de fyra stegen i fas 1 i kedjorna HR, Legal och Finance baserat på deras inmatningsvillkor och sekvensordning.

• HR 1: Startar när fasen startar och visas på nivå ett i HR-kedjan.
• HR 2: Startar när HR 1 slutförs och visas på nivå två i HR-kedjan.
• Juridik 1: Startar när HR 1 slutförs och visas på nivå två i den juridiska kedjan.
• Ekonomi 1: Startar när Juridik 1 slutförs och visas på nivå tre i finanskedjan.

HR 2 och Legal 1 är på samma nivå eftersom de båda är beroende av HR 1.

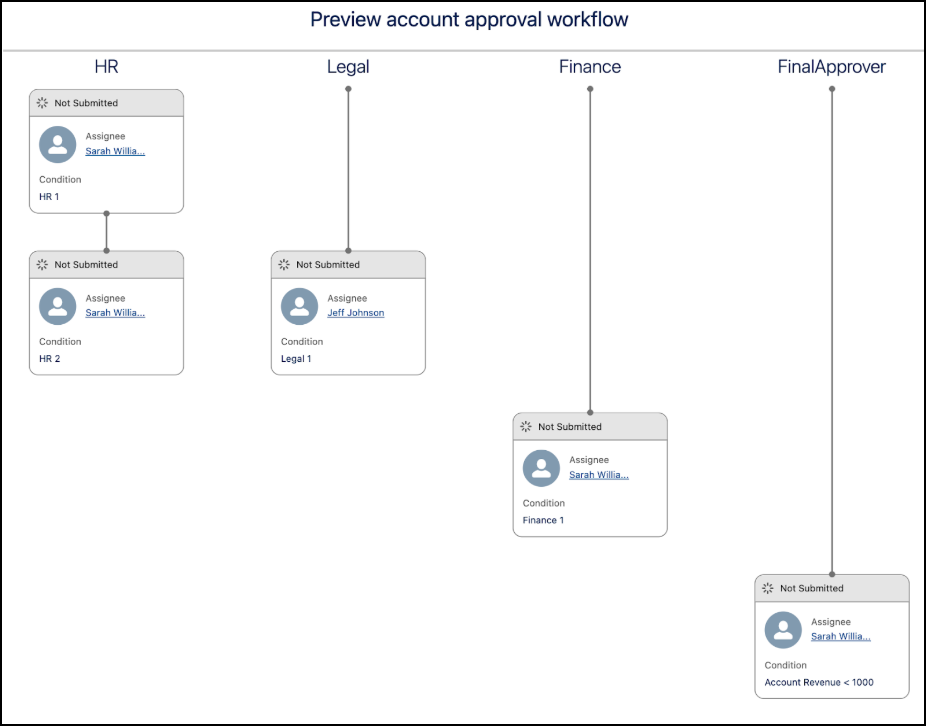

Scenario två: Kontointäkter är mindre än 1000

Om kontots intäkter är mindre än 1000 går flödet till fas 3. Förhandsvisningen visar samma steg som Scenario Ett och ett annat godkännandesteg som hör till fas 3.
