Erstellen eines Diagramms im Center für handlungsrelevante Beziehungen für Fahrzeuge
Zeigen Sie Informationen über alle Beteiligten, Fahrzeugdefinitionen und Vermögenswerte in einem visuellen Diagramm für Fahrzeug-Datensätze an. Konfigurieren Sie ein Diagramm im Center für handlungsrelevante Beziehungen (ARC). Die Informationen darin sind für Händler, Servicetechniker und Agenten relevant, die sich Fahrzeug-Datensätze ansehen.
Erforderliche Editionen
| Verfügbarkeit: Enterprise, Unlimited und Developer Edition |
| Erforderliche Benutzerberechtigungen | |
|---|---|
| Anpassen von Seitenlayouts: | Anwendung anpassen |
Hinweis Hier sehen Sie, wie Sie ein ARC-Beziehungsdiagramm mit mehreren verwandten Objekten aus "Fahrzeug" erstellen und das Diagramm in einem Fahrzeug-Datensatz anzeigen. Sie können je nach den Anforderungen Ihres Unternehmens weitere Objekte und Felder hinzufügen. So können Sie beispielsweise ein ähnliches Beziehungsdiagramm für Account erstellen und Informationen anzeigen, die von Vermögenswerten, Unternehmensprofilen, Kontakten, Fahrzeugen und Beziehungsgruppen der beteiligten Personen abgeleitet sind.
- Geben Sie unter "Setup" im Feld "Schnellsuche" den Text Center für handlungsrelevante Beziehungen ein und wählen Sie Center für handlungsrelevante Beziehungen aus.
- Klicken Sie auf Neues Beziehungsdiagramm.
-
Wählen Sie eine Diagrammvorlage aus und klicken Sie auf Diagramm erstellen.
Wählen Sie Benutzerdefinierte Vorlagen aus, um eine eigene Vorlage zu erstellen, oder wählen Sie Installierte Vorlagen aus, um eine von einem Drittanbieter erstellte Vorlage zu verwenden.
-
Konfigurieren Sie die Diagrammeigenschaften:
-
Geben Sie eine Bezeichnung ein, zum Beispiel "Fahrzeugbeziehungen", und einen eindeutigen Entwicklernamen.
Wenn Sie die Komponente "ARC-Beziehungsdiagramm" zu einer Datensatzseite hinzufügen, wird die Bezeichnung in der Liste der verfügbaren Diagramme angezeigt.

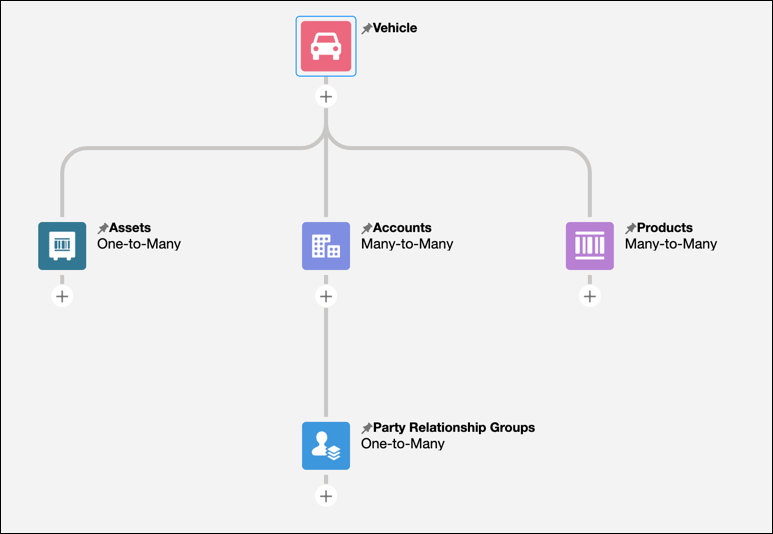

- Klicken Sie auf den Stammknoten im Diagramm und füllen Sie die Stammknotenfelder auf der Registerkarte "Eigenschaften" aus:
- Objekt: Fahrzeug
- Sortieren nach: Datum der letzten Änderung absteigend
- Knotenkonfiguration: Als Standard verwenden
-
Geben Sie eine Bezeichnung ein, zum Beispiel "Fahrzeugbeziehungen", und einen eindeutigen Entwicklernamen.
- Klicken Sie auf das Plus-Symbol unterhalb des Stammknotens, um dem Beziehungsdiagramm untergeordnete Knoten hinzuzufügen.
-
Konfigurieren Sie das untergeordnete Objekt:
- Füllen Sie die Felder der untergeordneten Knoten auf der Registerkarte "Eigenschaften" aus:
- Objekt: Vermögenswert
- Beziehungstyp: 1:n-Beziehung
- Nachschlagefeld für den übergeordneten Knoten: Fahrzeug
- Sortieren nach: Datum der letzten Änderung absteigend
- Wenn Sie dem Beziehungsdiagramm untergeordnete Knoten hinzufügen möchten, klicken Sie auf das Plussymbol unterhalb des Stammknotens.
-
Konfigurieren Sie das untergeordnete Objekt:
- Füllen Sie die Felder der untergeordneten Knoten auf der Registerkarte "Eigenschaften" aus:
- Objekt: Account
- Beziehungstyp: n:n-Beziehung
- Verknüpfungsobjekt: Vermögenswert-Accountteilnehmer
- Nachschlagefeld für den übergeordneten Knoten: Fahrzeug
- Objektnachschlagefeld: Account
- Sortieren nach: Accountname aufsteigend
- Füllen Sie die Felder der untergeordneten Knoten auf der Registerkarte "Anzeige" aus:
- Bezeichnung: Accounts
- Feld anzeigen: Accountname
- Wenn Sie dem Beziehungsdiagramm untergeordnete Knoten hinzufügen möchten, klicken Sie auf das Plussymbol unterhalb des Stammknotens.
-
Konfigurieren Sie das untergeordnete Objekt:
- Füllen Sie die Felder der untergeordneten Knoten auf der Registerkarte "Eigenschaften" aus:
- Objekt: Produkt
- Beziehungstyp: n:n-Beziehung
- Verknüpfungsobjekt: Vermögenswert
- Nachschlagefeld für den übergeordneten Knoten: Fahrzeug
- Objektnachschlagefeld: Produkt
- Sortieren nach: Datum der letzten Änderung absteigend
- Füllen Sie die Felder der untergeordneten Knoten auf der Registerkarte "Anzeige" aus:
- Bezeichnung: Produkte
- Feld anzeigen: Fabrikatname
- Feld anzeigen: Fahrzeugausstattungstyp
-
Wenn Sie unter einem untergeordneten Knoten weitere untergeordnete Knoten hinzufügen möchten, klicken Sie auf das Plussymbol unterhalb des vorhandenen untergeordneten Knotens.
Klicken Sie zum Beispiel auf das Plussymbol unter dem Knoten "Account", um einen untergeordneten Knoten hinzuzufügen.
-
Konfigurieren Sie das untergeordnete Objekt:
- Füllen Sie die Felder der untergeordneten Knoten auf der Registerkarte "Eigenschaften" aus:
- Objekt: Beziehungsgruppe der beteiligten Personen
- Beziehungstyp: 1:n-Beziehung
- Nachschlagefeld für den übergeordneten Knoten: Account
- Sortieren nach: Datum der letzten Änderung absteigend
- Füllen Sie die Felder der untergeordneten Knoten auf der Registerkarte "Anzeige" aus:
- Bezeichnung: Beziehungsgruppen der beteiligten Personen
- Feld anzeigen: Name
- Feld anzeigen: Kategorie
- Feld anzeigen: Wert der Fahrzeugkäufe während der Lebenszeit
- Feld anzeigen: Anzahl der Fahrzeugkäufe während der Lebenszeit
-
Speichern Sie Ihre Änderungen.
Fügen Sie die Komponente "ARC-Beziehungsdiagramm" zu einem Seitenlayout für den Fahrzeug-Datensatz hinzu und weisen Sie das Seitenlayout den Benutzern zu, die die von Ihnen konfigurierten Informationen anzeigen können.
