Création d’un graphique Centre des relations actionnables pour les véhicules
Présentez des informations relatives à l’ensemble des parties prenantes, des définitions de véhicules et des actifs sur un graphique visuel destiné aux enregistrements Véhicule. Configurez un graphique Centre des relations actionnables (ou ARC) comportant des informations pertinentes pour les concessionnaires vendeurs, les techniciens de service et les agents qui consultent les enregistrements Véhicule.
Éditions requises
| Disponible dans : Enterprise Edition, Unlimited Edition et Developer Edition |
| Autorisations utilisateur requises | |
|---|---|
| Pour personnaliser des présentations de page : | Personnaliser l'application |
Remarque Ici, nous vous montrons comment créer un graphique des relations ARC comportant plusieurs objets associés à partir de l’objet Véhicule et afficher ce graphique sur un enregistrement Véhicule. Vous pouvez ajouter d’autres objets et champs selon les besoins de votre entreprise. Par exemple, vous pouvez suivre ces étapes pour créer un graphique des relations similaire sur Compte et afficher des informations dérivées des actifs, des profils commerciaux, des contacts, des véhicules et des groupes de relation de partie.
- Dans Configuration, saisissez Centre des relations actionnables dans la zone Recherche rapide, puis sélectionnez Centre des relations actionnables.
- Cliquez sur Nouveau graphique relationnel.
-
Sélectionnez un modèle de graphique et cliquez sur Créer un graphique.
Sélectionnez Modèles personnalisés pour créer votre modèle, ou Modèles installés pour utiliser un modèle créé par un tiers.
-
Configurez les propriétés du graphique :
-
Saisissez une étiquette, par exemple, Relations du véhicule, et un nom de développeur unique.
Lorsque vous ajoutez le composant Graphique des relations ARC à une page d’enregistrement, l’étiquette s’affiche dans la liste des graphiques disponibles.

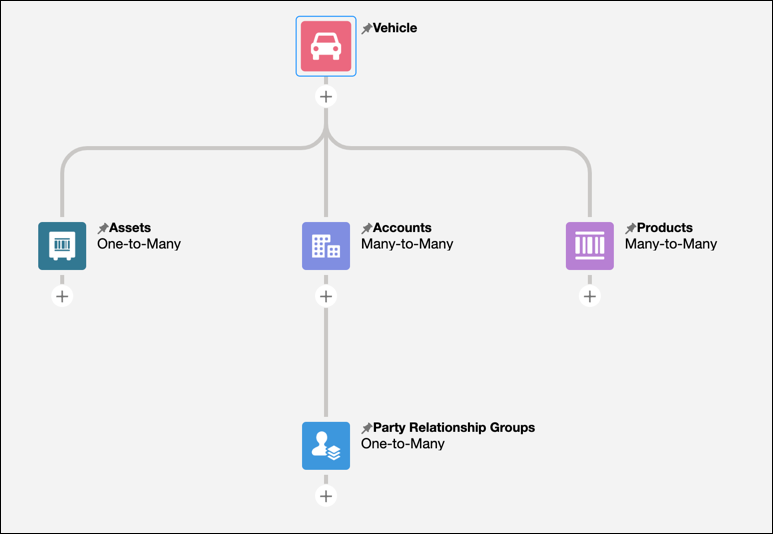

- Cliquez sur le nœud racine du graphique et renseignez les champs correspondants dans l’onglet Propriétés :
- Objet : Véhicule
- Trier par : Date de dernière modification (ordre décroissant)
- Configuration du nœud : Utiliser par défaut
-
Saisissez une étiquette, par exemple, Relations du véhicule, et un nom de développeur unique.
- Pour ajouter des nœuds enfants au graphique des relations, cliquez sur l’icône Plus située sous le nœud racine.
-
Configurez l’objet enfant :
- Renseignez les champs du nœud enfant dans l’onglet Propriétés :
- Objet : Actif
- Type de relation : Un à plusieurs
- Champ de référence du nœud parent : Véhicule
- Trier par : Date de dernière modification (ordre décroissant)
- Pour ajouter un autre nœud enfant au graphique des relations, cliquez sur l’icône Plus située sous le nœud racine.
-
Configurez l’objet enfant :
- Renseignez les champs du nœud enfant dans l’onglet Propriétés :
- Objet : Compte
- Type de relation : Plusieurs-à-plusieurs
- Objet de jonction : Participant au compte de l’actif
- Champ de référence du nœud parent : Véhicule
- Champ de référence de l’objet : Compte
- Trier par : Nom du compte (ordre croissant)
- Renseignez les champs du nœud enfant dans l’onglet Affichage :
- Étiquette : Comptes
- Afficher le champ : Nom du compte
- Pour ajouter un autre nœud enfant au graphique des relations, cliquez sur l’icône Plus située sous le nœud racine.
-
Configurez l’objet enfant :
- Renseignez les champs du nœud enfant dans l’onglet Propriétés :
- Objet : Produit
- Type de relation : Plusieurs-à-plusieurs
- Objet de jonction : Actif
- Champ de référence du nœud parent : Véhicule
- Champ de référence de l’objet : Produit
- Trier par : Date de dernière modification (ordre décroissant)
- Renseignez les champs du nœud enfant dans l’onglet Affichage :
- Étiquette : Produits
- Afficher le champ : Nom de la marque
- Afficher le champ : Type d’habillage du véhicule
-
Pour ajouter un nœud enfant sous un nœud enfant existant, cliquez sur l’icône Plus située sous ce dernier.
Par exemple, cliquez sur l’icône Plus située sous le nœud Compte pour ajouter un nœud enfant.
-
Configurez l’objet enfant :
- Renseignez les champs du nœud enfant dans l’onglet Propriétés :
- Objet : Groupe de relation de partie
- Type de relation : Un à plusieurs
- Champ de référence du nœud parent : Compte
- Trier par : Date de dernière modification (ordre décroissant)
- Renseignez les champs du nœud enfant dans l’onglet Affichage :
- Étiquette : Groupes de relation de partie
- Afficher le champ : Nom
- Afficher le champ : Catégorie
- Afficher le champ : Valeur des achats de véhicules sur la durée de vie
- Afficher le champ : Nombre d’achats de véhicules sur la durée de vie
-
Enregistrez vos modifications.
Ajoutez le composant Graphique des relations ARC à une présentation de page d’enregistrement Véhicule et attribuez celle-ci aux utilisateurs qui peuvent visualiser les informations que vous avez configurées.
