Добавление одноранговых объектов в график взаимосвязей ARC
В одном узле графика взаимосвязей ARC можно отобразить поля из двух объектов, имеющих взаимосвязь поиска «один к одному» друг с другом.
Требуемые версии
| Просмотр поддерживаемых версий продуктов. |
| Требуемые полномочия пользователя | |
|---|---|
| Для добавления одноранговых объектов в графики ARC: | Просмотр сведений о полномочиях. |
Существует жесткое ограничение общего количества настраиваемых полей, разрешенных для объекта. При наличии объектов, содержащих больше максимального количества полей, доступных объекту, и использовании одноранговых объектов с взаимосвязью «один к одному» для удержания этих полей, эти поля можно отобразить в одном узле в графике взаимосвязей ARC.
При включении параметра «Показать одноранговые объекты» в графике взаимосвязей ARC отображаются только записи, имеющие взаимосвязь «один к одному» между объектом «Узел» и одноранговым объектом. Если запись, соответствующая объекту узла, не имеет взаимосвязи «один к одному» с одноранговым объектом, она не отображается в графике.
Например, можно настроить узел, где объект «Актив» является объектом узла, а объект «Транспортное средство» является одноранговым объектом, и у них общая взаимосвязь поиска «один к одному». Если запись актива не связана с записью транспортного средства посредством взаимосвязи «один к одному», запись актива не отображается в графике взаимосвязей ARC.
Чтобы отобразить записи, соответствующие только объекту узла, создайте новый дочерний узел в графике взаимосвязей ARC и не включайте параметр «Показать дочерние записи».
- В меню «Настройка» введите строку «Центр обрабатываемых взаимосвязей» в поле быстрого поиска и потом выберите «Центр обрабатываемых взаимосвязей».
- Нажмите «Создать график взаимосвязей» или отредактируйте существующий график.
- Создайте новый узел или выберите существующий узел.
-

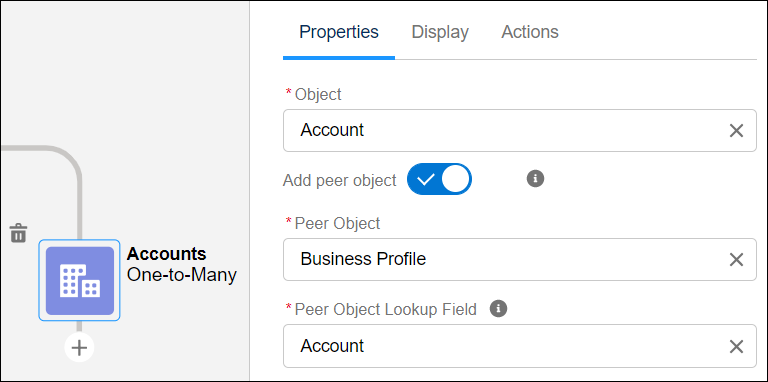

Во вкладке «Свойства» включите «Добавить одноранговый объект».
- В раскрывающемся списке «Объект коллегиального доступа» выберите объект коллегиального доступа.
- Выберите поле из объекта коллегиального поиска, указывающее на объект узла.
- Настройте поля на вкладке «Свойства».
-
Чтобы выбрать поля из объекта узла и однорангового объекта для отображения в графике взаимосвязей ARC, откройте вкладку «Отобразить».
-

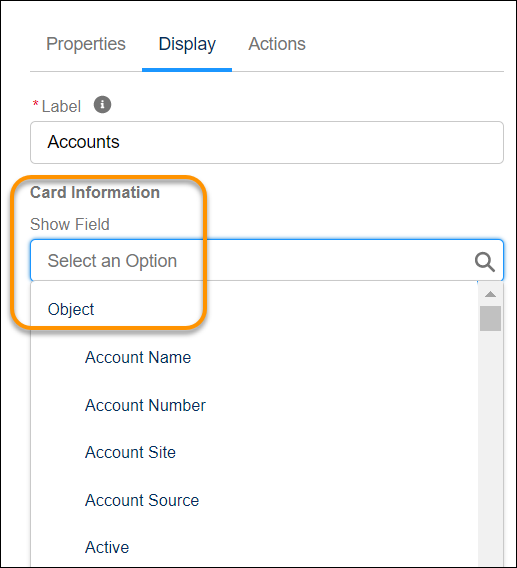

В сведениях о карте нажмите «Выбрать параметр», чтобы выбрать поле для отображения на карте. поля объекта узла отображаются первыми.
-

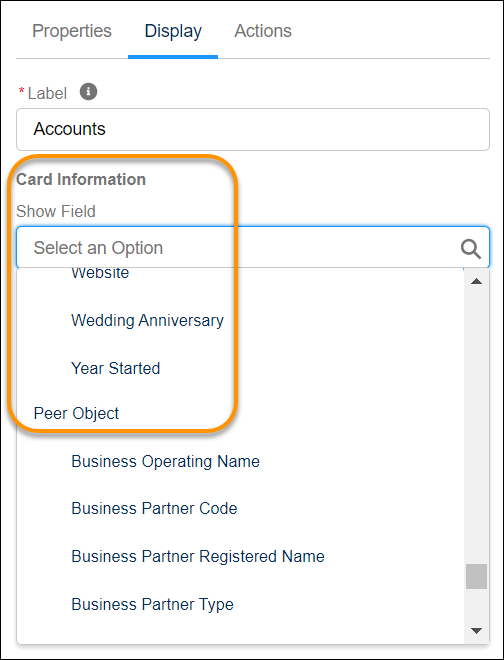

Прокрутите список для просмотра и выбора полей «Объект коллегиального доступа».
- Чтобы выбрать и отобразить не более четырех полей, нажмите кнопку «Добавить поле».
-
В сведениях о карте нажмите «Выбрать параметр», чтобы выбрать поле для отображения на карте. поля объекта узла отображаются первыми.
-
Нажмите вкладку «Действия», чтобы добавить действия записи из объекта узла и однорангового объекта для отображения в графике взаимосвязей ARC.
- В действиях коллегиальной записи нажмите «Выбрать элемент» и выберите не более четырех действий коллегиальной записи.
- Сохраните внесенные изменения.
