중첩된 그룹 카디널리티 및 제품 분류 구성 요소 카디널리티

다음은 그룹, 중첩된 그룹 및 제품 분류 카디널리티가 런타임 시 장바구니에 추가할 수 있는 제품 수를 결정하는 방법을 보여주는 예입니다.

이 예에서는 Wardrobes라는 상위 그룹이 있습니다. 미러된 옷장, 슬라이딩 옷장, 열린 옷장, 맞춤형 옷장, 모서리 옷장은 옷장 상위 그룹의 하위 그룹입니다. 다음은 Wardrobes 상위 그룹의 카디널리티입니다.

• 최소 구성 요소 수: 1
• 최대 구성 요소 수: 4

런타임 시 사용자는 최소 1개의 하위 그룹에서 제품을 선택하고 사용 가능한 5개의 하위 그룹에서 최대 4개의 하위 그룹에서 제품을 선택할 수 있습니다. 사용자가 미러된 Wardrobes 하위 그룹을 선택한다고 가정합니다.

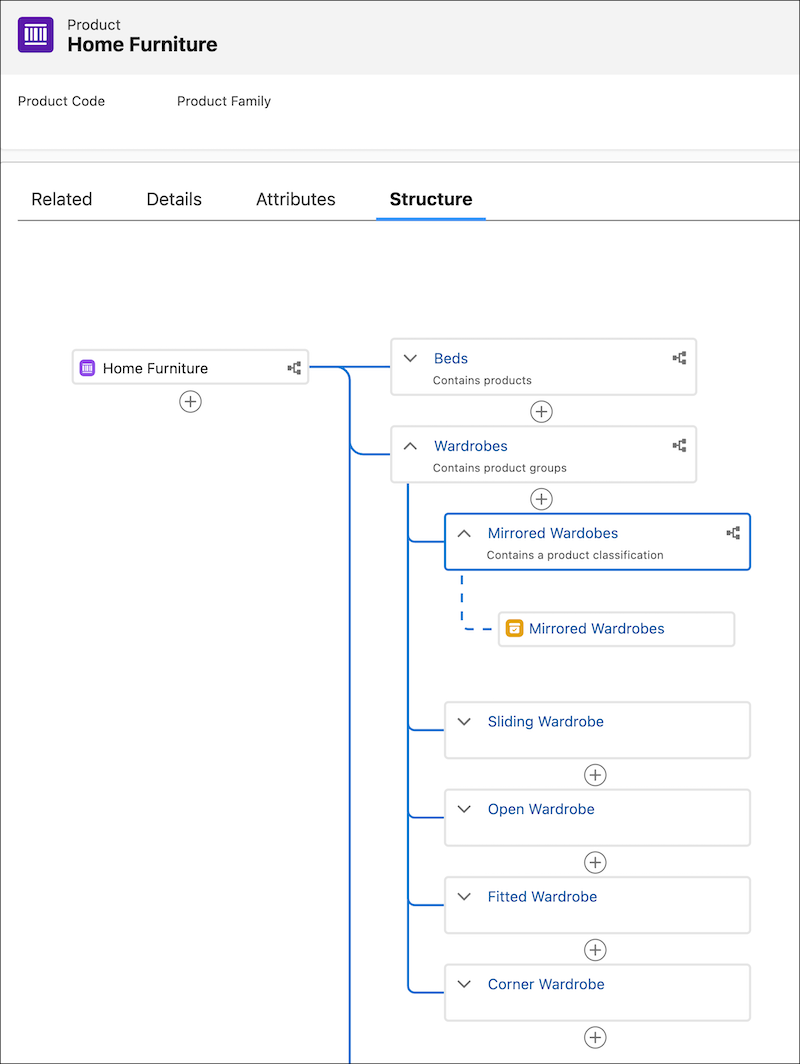

미러된 가방은 중첩된 하위 그룹입니다. 이 중첩된 그룹에는 미러된 가방이라는 제품 분류가 있습니다. 이중 도어 옷장, 3 도어 옷장, 4 도어 슬라이딩 옷장, 4 도어 전환 옷장은 미러드 옷장 제품 분류를 기반으로 하는 네 가지 제품입니다.

다음은 미러된 Wardrobes 제품 분류의 카디널리티입니다.

• 최소 구성 요소 수: 2
• 최대 구성 요소 수: 4

런타임 시 사용자는 제품 분류를 기반으로 최소 2개의 제품을 선택하고 최대 4개의 제품을 선택할 수 있습니다. 사용자가 이중 도어 옷장과 4 도어 전환 옷장을 선택한다고 가정합니다.

미러된 옷장 분류(제품 분류 구성 요소)

• 최소 수량: 1
• 최대 수량: 2
• 기본 수량: 1

런타임 시 사용자는 제품의 인스턴스를 한 개 이상 선택하고 제품의 인스턴스를 최대 2개까지 선택할 수 있습니다. 즉, 사용자는 최소 1개의 이중 도어 옷장을 선택하고 최대 2개의 이중 도어 옷장을 선택할 수 있습니다. 마찬가지로 사용자는 최소 1개의 4 도어 전환 옷장을 선택하고 최대 2개의 4 도어 전환 옷장을 선택할 수 있습니다.
