Nestet gruppekardinalitet og kardinalitet for produktklassifiseringskomponent

Her er et eksempel som viser hvordan kardinaliteten for gruppe, nestet gruppe og produktklassifisering bestemmer hvor mange produkter du kan legge til i handlevognen ved kjøretid.

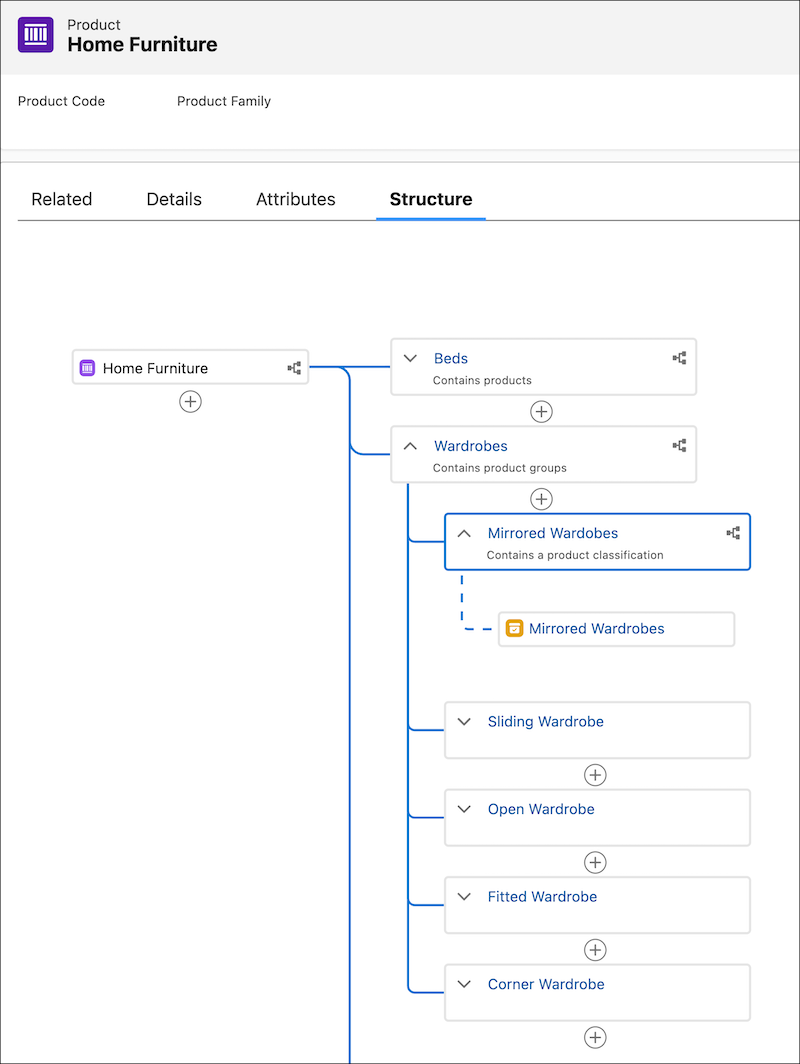

I dette eksemplet har vi en overordnet gruppe kalt Wardrobes. Speile garderober, Glidende garderober, Åpne garderobe, Tilpasset garderobe og Hjørne garderobe er underordnede grupper til den overordnede gruppen Garderober. Her er kardinaliteten til den overordnede gruppen Garderobes:

• Minste antall komponenter: 1
• Maksimalt antall komponenter: 4

Ved kjøretid kan brukere velge produkter fra minst én underordnet gruppe og velge produkter fra maksimalt fire underordnede grupper fra de fem tilgjengelige underordnede gruppene. La oss anta at en bruker velger den underordnede gruppen Speilet garderobe.

Speilet garderobe er en nestet underordnet gruppe. Denne nestede gruppen har en produktklassifisering kalt Speilet garderober. Dobbeltdørgarderobe, tredørgarderobe, firedørsklivende garderobe og firedørsvinggarderobe er fire produkter basert på produktklassifiseringen Mirrored Wardrobe.

Her er kardinaliteten for produktklassifiseringen for speilte garderober:

• Minste antall komponenter: 2
• Maksimalt antall komponenter: 4

Ved kjøretid kan brukere velge minst to produkter basert på produktklassifiseringen og maksimalt fire produkter. La oss anta at en bruker velger garderoben med to dører og garderoben med fire dører med sving.

Speilet garderobeklassifisering (produktklassifiseringskomponent)

• Minste mengde: 1
• Maksimal mengde: 2
• Standard mengde: 1

Ved kjøretid kan brukere velge minst én forekomst av produktet og maksimalt to forekomster av produktet. Det betyr at en bruker kan velge minst én garderobe med to dører og maksimalt to garderober med to dører. På samme måte kan brukeren velge minst 1 firedørsvingende garderobe og maksimalt 2 firedørsvingende garderober.
