Kapslad gruppkardinalitet och komponentkardinalitet för produktklassificering

Här är ett exempel som visar hur gruppen, kapslad grupp och produktklassificeringens kardinalitet avgör hur många produkter du kan lägga till i din varukorg när du kör.

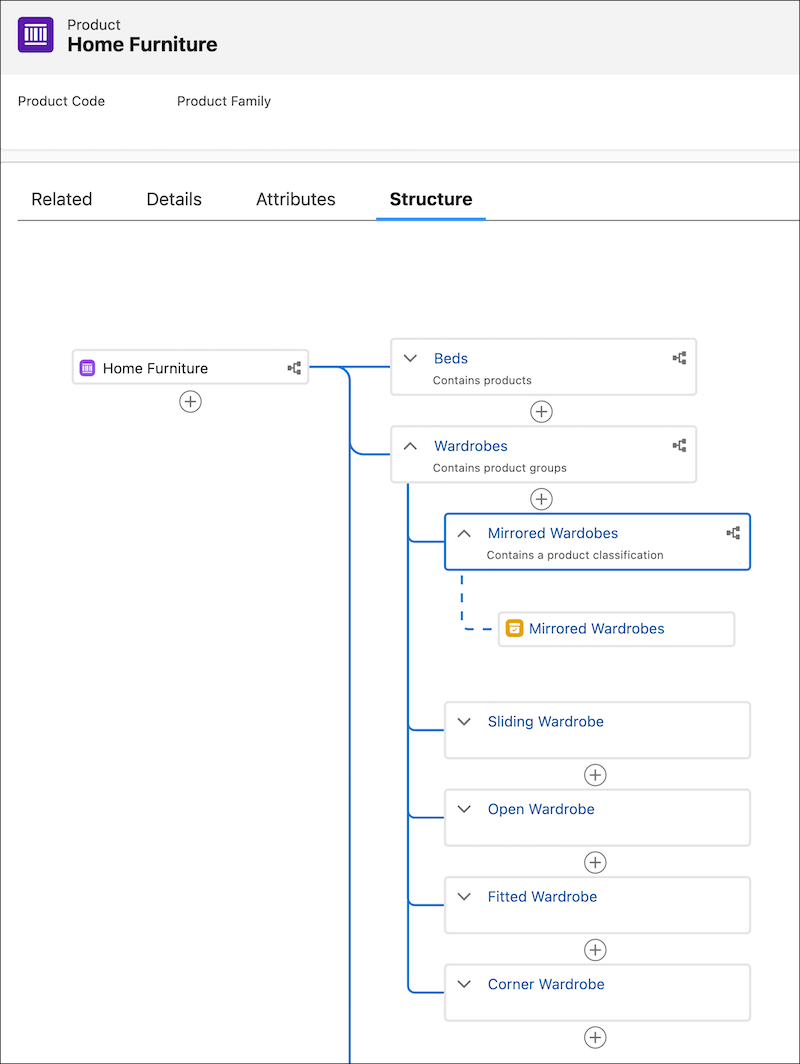

I detta exempel har vi en överordnad grupp som heter Garderober. Speglade garderober, Glidande garderober, Öppen garderob, Inbyggd garderob och Hörngarderob är underordnade grupper i den överordnade gruppen Garderober. Här är kardinaliteten för den överordnade gruppen Garderober:

• Lägsta antal komponenter: 1
• Högsta antal komponenter: 4

Vid körning kan användare välja produkter från minst 1 underordnad grupp och välja produkter från högst 4 underordnade grupper från de 5 tillgängliga underordnade grupperna. Låt oss anta att en användare väljer den underordnade gruppen Speglade garderober.

Speglade garderober är en kapslad underordnad grupp. Denna kapslade grupp har en produktklassificering som heter Speglade garderober. Dubbeldörrgarderob, tredörrarsgarderob, fyradörrars skjutgarderob och fyradörrars gunggarderob är fyra produkter baserade på produktklassificeringen Spegelskåp.

Här är kardinaliteten för produktklassificeringen Speglade garderober:

• Lägsta antal komponenter: 2
• Högsta antal komponenter: 4

Vid körning kan användare välja minst 2 produkter baserat på produktklassificeringen och högst 4 produkter. Låt oss anta att en användare väljer dubbeldörrsgarderoben och fyradörrars swinggarderoben.

Klassificering av speglad garderob (komponenten Produktklassificering)

• Minsta kvantitet: 1
• Högsta kvantitet: 2
• Standardkvantitet: 1

Vid körning kan användare välja minst en instans av produkten och högst 2 instanser av produkten. Detta innebär att en användare kan välja minst 1 dubbeldörrsgarderob och högst 2 dubbeldörrsgarderober. På samma sätt kan användaren välja minst 1 gunggarderob med fyra dörrar och högst 2 gunggarderober med fyra dörrar.
