Visualiser konfigurationselementrelationer med servicediagram

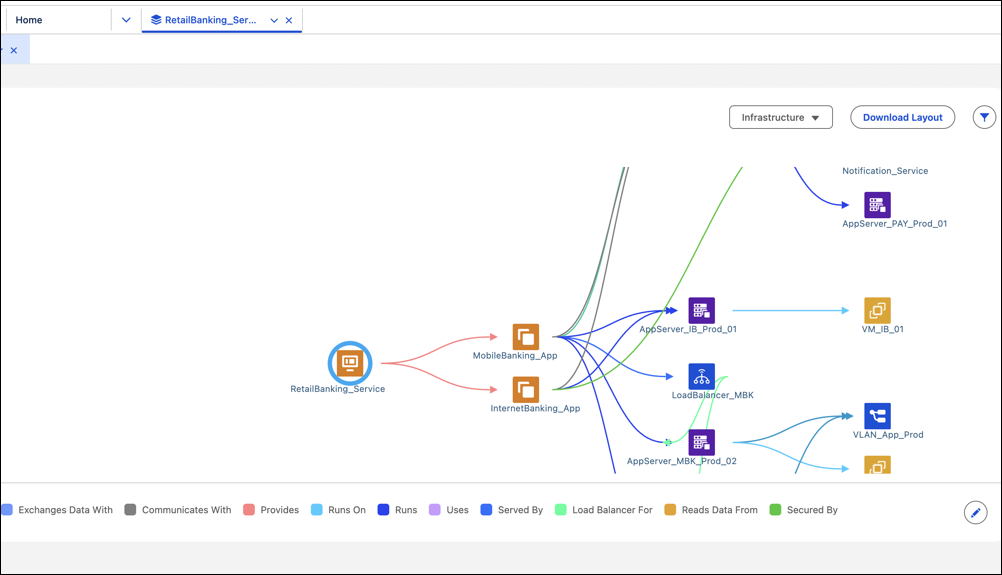

Servicediagrammet viser en grafisk visning af alle konfigurationselementer (CI'er), der opretter forbindelse til den valgte CI gennem upstream- eller downstream-relationer. Hver CI vises som en node med pile, der viser relationens retning.

Du kan bruge et servicediagram til at forstå, hvordan systemer og tjenester er struktureret. Identificer potentielle fejlpunkter, spor påvirkede tjenester, og analyser påvirkningen af ændringer. Diagrammet indeholder en farvekodet forklaring, der viser relationstypen mellem hvert par af CIs.

Servicediagrammet er tilgængeligt fra hver konfigurationselementregistrering. Hvis du vil udforske relaterede aktiver, skal du vælge en CI og klikke på Servicediagram. Brug skyderen for niveaudybde til at kontrollere, hvor mange lag af relaterede elementer der vises på diagrammet.

Bemærk Servicediagrammet viser kun de relationer, der er defineret på CI-registreringen ved brug af fanen Relationships (Relationer). Du kan definere kilde- eller målrelationer for at visualisere aktivforbindelser.

Servicediagramlayouts hjælper dig med at fokusere på specifikke perspektiver på en tjeneste. I stedet for at se alle mulige relationer, kan du skifte layouts til kun at udforske de konfigurationselementer og relationer, der er relevante for din opgave. Du kan f.eks. bruge forskellige layouts til at:

• Vis infrastruktursafhængigheder
• Analyser kommunikationsstier
• Forstå applikationsejerskab og påvirkning

Servicediagramlayouts styrer, hvilke konfigurationselementer og relationer der vises i diagrammet. Et layout definerer:

• Hvilke konfigurationselementtyper er inkluderet
• Hvilke relationstyper forbinder disse elementer
• Om eksterne konfigurationselementer vises i diagrammet

Du kan bruge flere foruddefinerede servicediagramlayouts, der dækker almindelige anvendelsessituationer, f.eks. infrastruktur, netværk og servicetopologi. Du kan også oprette tilpassede servicediagramlayouts, så de matcher den måde, din organisation modellerer tjenester og afhængigheder. Hvis du ønsker yderligere oplysninger, kan du se Opret et tilpasset tjenestediagramlayout.

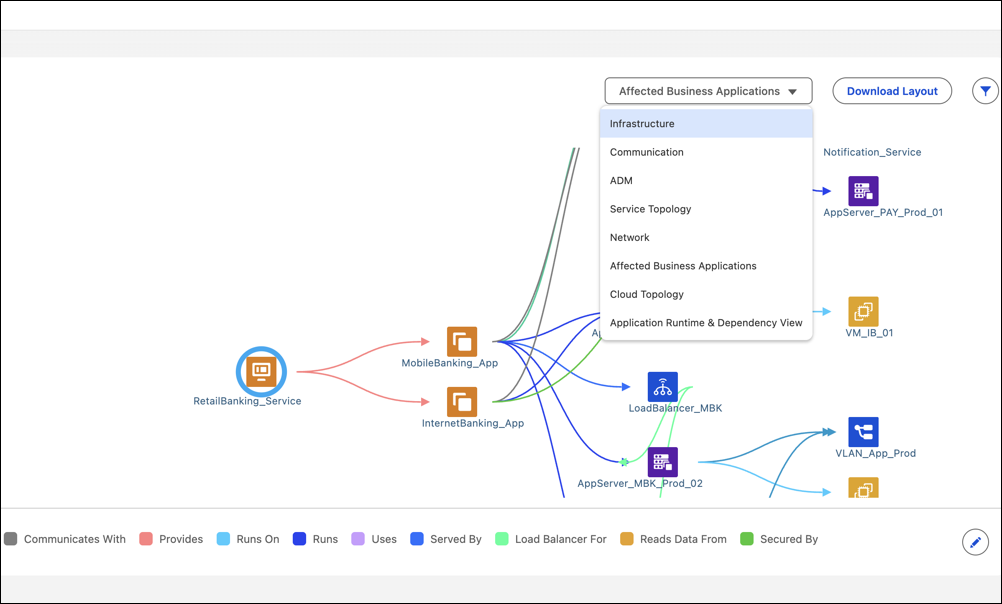

Hvis du vil kontrollere, hvordan relaterede konfigurationselementer vises, kan du vælge et layout fra servicediagramvisningen. Layoutvælgeren viser både foruddefinerede layouts og tilpassede layouts, som du har oprettet. Hvis du ønsker yderligere oplysninger.

Du kan downloade et servicediagram for at dele eller gennemse. Downloadede layouts hjælper dig med at dokumentere afhængigheder, gennemse arkitektur eller samarbejde med teams. Du kan downloade layoutet i enten PNG- eller SVG-format.

• Opret et tilpasset servicediagramlayout
  Opret tilpassede servicediagramlayouts for at kontrollere, hvordan konfigurationselementer og deres relationer vises i servicediagrammet. Tilpassede layouts hjælper dig med at fokusere på de konfigurationselementtyper og relationstyper, der betyder mest for en bestemt anvendelsessituation, f.eks. infrastruktursafhængigheder, applikationstopologi eller påvirkningsanalyser.
