Визуализация взаимосвязей элементов конфигурации с графиком обслуживания

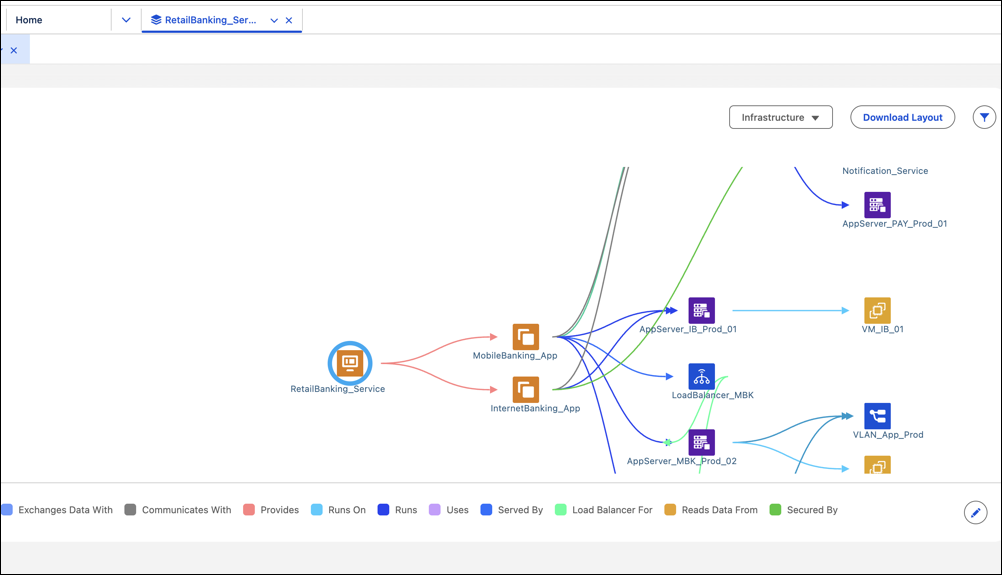

График обслуживания отображает графическое представление всех элементов конфигурации (CI), которые подключаются к выбранному CI посредством взаимосвязей в верхнем или нижнем направлении. Каждый CI отображается в качестве узла, стрелки отображают направление взаимосвязи.

Вы можете использовать график обслуживания для понимания структуры систем и служб. Определите потенциальные точки сбоя, отслеживайте задействованные службы и анализируйте влияние изменений. График содержит цветовую легенду, отображающую тип взаимосвязи между каждой парой CI.

График Service доступен в каждой записи элемента конфигурации. Чтобы изучить связанные активы, выберите CI и нажмите «График обслуживания». Используйте ползунок глубины уровня для управления количеством слоев связанных элементов в графике.

Примечание График обслуживания отображает только взаимосвязи, определенные в записи CI посредством вкладки взаимосвязей. Вы можете определить исходные или целевые взаимосвязи для визуализации связей активов.

Макеты графиков обслуживания помогают сосредоточиться на определенных перспективах службы. Вместо просмотра всех возможных взаимосвязей можно переключить макеты для изучения только элементов конфигурации и взаимосвязей, связанных с вашей задачей. Например, можно использовать разные макеты для выполнения следующих действий:

• Просмотр зависимостей инфраструктуры
• Анализ путей связи
• Понимание ответственности и влияния приложения

Макеты графиков обслуживания определяют элементы конфигурации и взаимосвязи, отображаемые в графике. Макет определяет:

• Какие типы элементов конфигурации включены
• Какие типы взаимосвязей связывают эти элементы
• Отображение элементов внешней конфигурации в графике

Можно использовать несколько предопределенных макетов графиков обслуживания, охватывающих распространенные сценарии использования, например, инфраструктуру, сеть и топологию обслуживания. Можно также создать настраиваемые макеты графиков обслуживания в соответствии с тем, как ваша организация моделирует службы и зависимости. Дополнительную информацию см. в разделе Создание настраиваемого макета графика обслуживания.

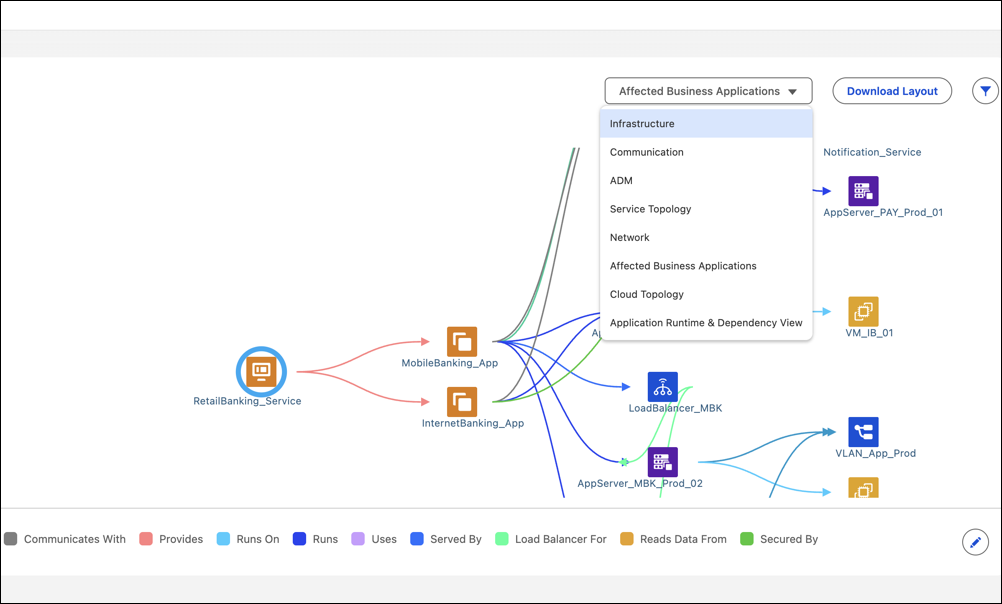

Чтобы управлять отображением связанных элементов конфигурации, выберите макет в представлении графика обслуживания. Селектор макетов содержит как предопределенные макеты, так и любые созданные настраиваемые макеты. Дополнительные сведения.

Вы можете загрузить график обслуживания для общего доступа или просмотра. Загруженные макеты помогают документировать зависимости, просматривать архитектуру или сотрудничать с рабочими группами. Макет можно загрузить в формате PNG или SVG.

• Создание настраиваемого макета графика обслуживания
  Создайте настраиваемые макеты графиков обслуживания для управления отображением элементов конфигурации и их взаимосвязей в графике обслуживания. Настраиваемые макеты помогают сосредоточиться на типах элементов конфигурации и типах взаимосвязей, наиболее важных для определенного сценария использования, например, зависимости инфраструктуры, топология приложения или анализ влияния.
