Visualisera konfigurationsobjektrelationer med servicegraf

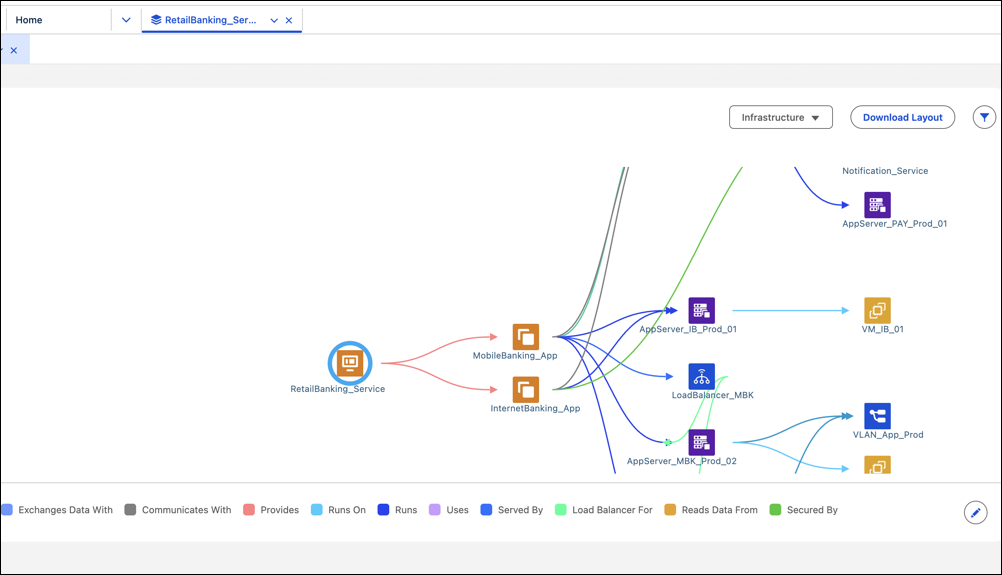

Servicegrafen visar en grafisk vy över alla konfigurationsobjekt (CI) som ansluter till den valda CI genom relationer uppströms eller nedströms. Varje CI visas som en nod med pilar som visar riktningen för relationen.

Du kan använda servicegraf för att förstå hur system och tjänster är strukturerade. Identifiera potentiella felpunkter, följ påverkade tjänster och analysera påverkan av ändringar. Grafen innehåller en färgkodad förklaring som visar relationstypen mellan varje par av CI.

Grafen Service är tillgänglig från varje konfigurationsobjektpost. För att utforska relaterade tillgångar, välj en CI och klicka på Servicegraf. Använd reglaget för nivådjup för att styra hur många lager av relaterade objekt som visas i grafen.

Anteckning Servicegrafen visar endast de relationer som har definierats i CI-posten med fliken Relationer. Du kan definiera käll- eller målrelationer för att visualisera tillgångsanslutningar.

Servicegraflayouter hjälper dig fokusera på specifika perspektiv för en tjänst. Istället för att visa alla möjliga relationer kan du byta layout för att endast utforska de konfigurationsobjekt och relationer som är relevanta för din uppgift. Du kan till exempel använda olika layouter för att:

• Visa infrastrukturberoenden
• Analysera kommunikationsvägar
• Förstå programägande och påverkan

Servicegraflayouter styr vilka konfigurationsobjekt och relationer som visas i grafen. En layout definierar:

• Vilka konfigurationsobjekttyper som inkluderas
• Vilka relationstyper ansluter dessa objekt
• Om externa konfigurationsobjekt visas i grafen

Du kan använda flera fördefinierade servicegraflayouter som täcker vanliga användningsfall som infrastruktur, nätverk och servicetopologi. Du kan även skapa egna servicegraflayouter för att matcha hur din organisation modellerar tjänster och beroenden. Mer information finns i Skapa en egen servicegraflayout.

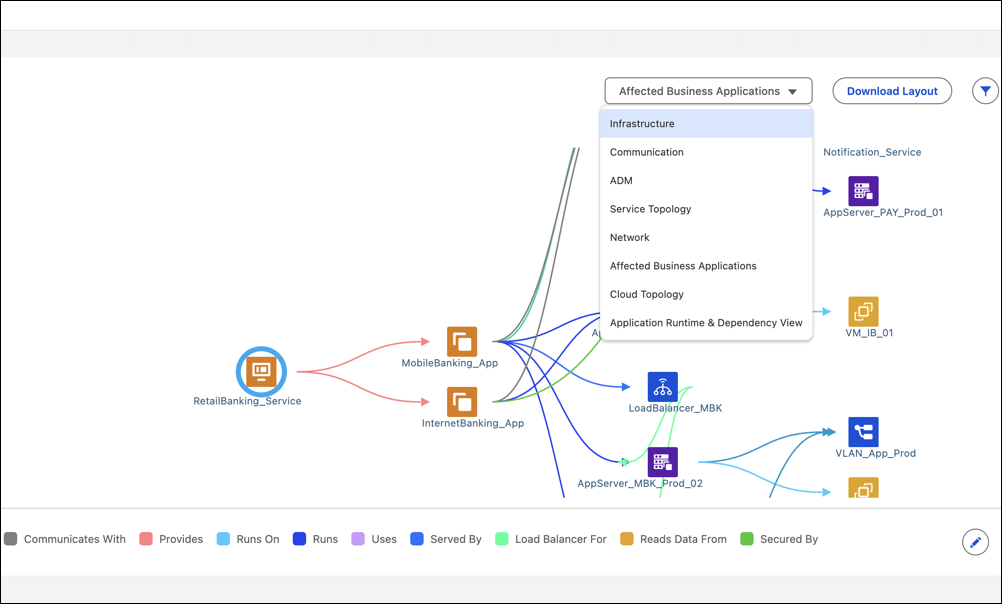

För att styra hur relaterade konfigurationsobjekt visas kan du välja en layout från servicegrafvyn. Layoutväljaren listar både fördefinierade layouter och egna layouter som du har skapat. För mer information.

Du kan ladda ner en servicegraf för att dela eller granska. Nedladdade layouter hjälper dig dokumentera beroenden, granska arkitektur eller samarbeta med team. Du kan ladda ner layouten i antingen PNG- eller SVG-format.

• Skapa en egen servicegraflayout
  Skapa egna servicegraflayouter för att styra hur konfigurationsobjekt och deras relationer visas i servicegrafen. Egna layouter hjälper dig fokusera på de konfigurationsobjekttyper och relationstyper som är viktigast för ett specifikt användningsfall, till exempel infrastrukturberoenden, programtopologi eller påverkananalys.
